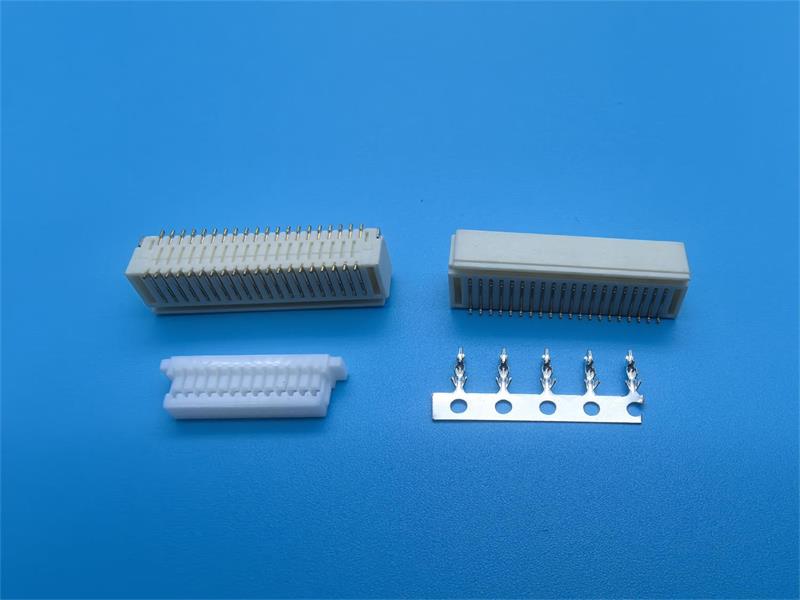

JST连接器端子是电子设备中常用的互连元件，其选型和应用需综合考虑多个因素。以下为关键要点整理：
一、JST连接器端子常见系列
1.PH系列
间距：2.0mm
电流：2-3A
应用：消费电子（如开发板、传感器模块）
特点：轻便，适合低功率场景。
2.XH系列
间距：2.5mm
电流：3-5A
应用：电源连接（如无人机电池、LED灯带）
特点：高可靠性，插拔寿命长。
3.PA系列
间距：2.0mm
电流：3A
应用：工业设备、车载电子
特点：带锁扣设计，抗震性好。
4.SH系列
间距：1.0mm
电流：1A
应用：紧凑型设备（如摄像头模组）
特点：超小体积，高密度布局。
二、选型关键参数
1.电气参数
电流/电压：根据负载选择（如XH系列支持更高电流）。
接触电阻：通常要求≤20mΩ，镀金端子性能更优。
2.机械参数
插拔力：PH系列约3N，XH系列约5N。
插拔寿命：一般为30-50次（PA系列可达100次）。
3.环境适应性
温度范围：-25℃~+85℃（部分工业级可达+105℃）。
防护等级：部分型号支持IP67（需搭配胶壳密封）。
三、安装注意事项
1.压接工艺
工具匹配：使用专用压接钳（如JST PH-2工具对应PH系列）。
线径适配：PH系列常用AWG28-24，XH系列适配AWG24-22。
2.焊接端子
避免过度加热（建议温度≤350℃），防止塑胶壳体变形。
3.防呆设计
注意胶壳卡扣方向，反向插入可能导致端子损坏。
四、常见问题与解决
1.端子退针
原因：压接不牢或插接不到位。
解决：重新压接，检查端子与胶壳卡扣是否锁紧。
2.接触不良
原因：氧化或镀层磨损。
解决：清洁触点或更换镀金端子。
3.插拔困难
原因：端子变形或未对准。
解决：使用退针工具调整，避免强行插拔。
五、兼容性与替代
不同系列不可混用：如PH与XH间距不同，强行插接会损坏端子。
替代方案：可考虑Molex或Hirose的类似产品，但需验证尺寸和电气匹配。
六、资源推荐
官方资料：JST官网提供[规格书下载](https://www.jst.com/)。
工具推荐：工程师常用压接工具（如SN-28B、SN-01BM）。
正确选型与安装可大幅提升连接可靠性，建议在关键应用中优先选择原装JST端子，并严格遵循操作规范。
